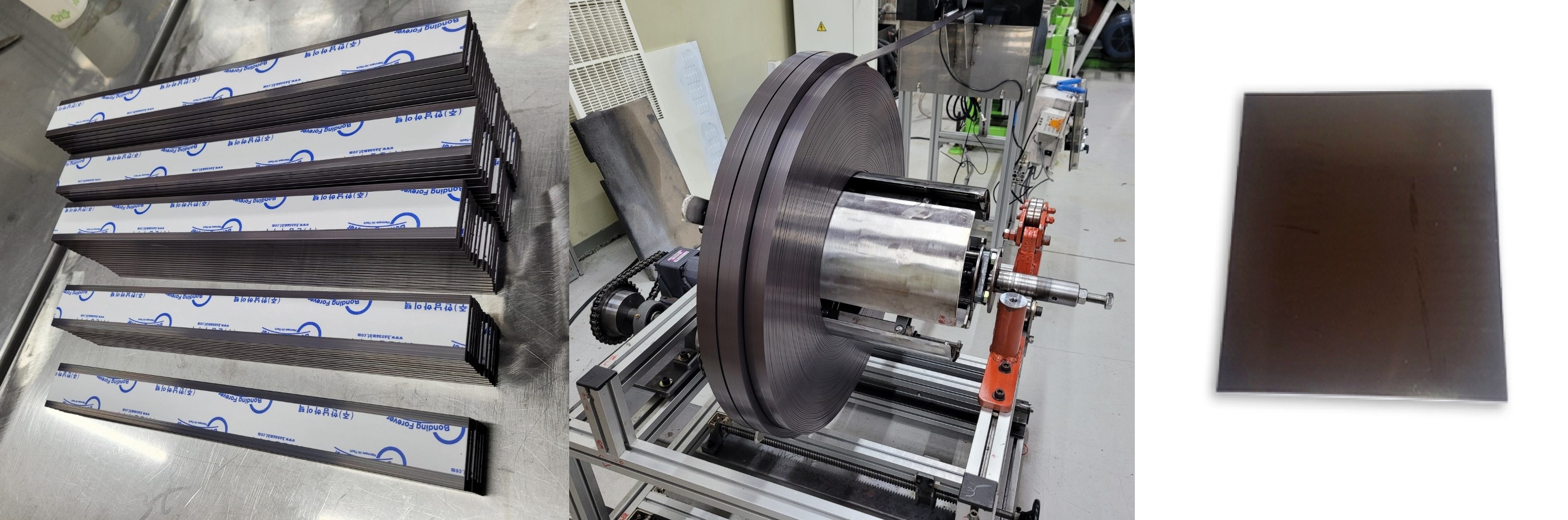

고무자석 개요
- 고무(NBR : Nitrile-Budadiene Rubber)에 Magnet Powder를 섞어 압출, 성형한 자석으로 변형이 쉽고 가공이 용이
고무자석 특징
- 탄력성과 유연성을 지니고 있어 다양한 형상으로 가공이 용이
- Sheet-type, Bar-type, Roll-type 형태와 두께(0.8㎜~5㎜)등 다양한 형태로 생상 가능
- 형상면에 UV코팅 및 양면 접착(Self-adhesive) Tape 부착 등 용도에 맞게 사용 가능
- 자력의 세기에 따라 이방성, 등방성으로 구분 사용
고무 자석 용도
- 소형 정밀모터용 : FAN-Motor, VCR-Motor, 자동차 모터용 등
- OA 기기용 : 복사기 드럼, 카메라, 프린터 센서
- 일반용 : 문구용, 판촉물(스티커), 완구용, 교육자료
- 기타 : 레저 스포츠용(Ski Carrier) 등
고무자석 제품 상세정보
- 물리적 특성 (Physical Properties)
| Parameter | ||
|---|---|---|
| Tensile Strenght | Kg/c | 20 < f < 100 |
| Elongation | % | 60 < l < 300 |
| Hardness | Hv | 95+/-5 |
| Density | g/cm | 3.70+/-0.2 |
| Saturation Field Strenght | kOe | 10 |
| kA/m | 800 | |
| Flexibility | No crack when twisting around a testing bar dia.20-dia.60 | |
| Twist | No crack at twist with 180 twice | |
- 자기적 특성 (Magnetic Properties)
| Material | Iso/ Anisotropic |
Remanence | Coercivity | Intrinsic Coercivity | Max. Energy Product | ||||
|---|---|---|---|---|---|---|---|---|---|
| Br(mT) | Br(Gs) | bHc(kA/m) | bHc(Oe) | iHc(kA/m) | iHc(Oe) | (BH)max (KJ/㎡) |
(BH)max (MGOe) |
||
| SR-7L | Isotropic | 165+/-10 | 1,650+/-100 | 108+/-8 | 1,350+/-100 | 132+/-8 | 1,650+/-100 | 5.2.+/-0.4 | 0.65+/-0.05 |
| SR-7H | Isotropic | 170+/-10 | 1,700+/-100 | 112+/-8 | 1,400+/-100 | 136+/-8 | 1,700+/-100 | 5.6+/-0.4 | 0.70+/-0.05 |
| SR-10 | Anisotropic | 220+/-5 | 2,200+/-50 | 136+/-8 | 1,700+/-100 | 160+/-8 | 2,000+/-100 | 8.0+/-0.4 | 1.00+/-0.05 |
| SR-12 | Anisotropic | 245+/-5 | 2,450+/-50 | 140+/-8 | 1,750+/-100 | 148+/-8 | 1,850+/-100 | 11.2+/-0.4 | 1.40+/-0.05 |
| SR-12BH | Anisotropic | 247.5+/-2.5 | 2,475+/-25 | 168+/-8 | 2,100+/-100 | 224+/-8 | 2,800+/-100 | 12.0+/-0.4 | 1.50+/-0.05 |
고무판 자석
(단위 : mm)
| No | A × B | 이방성 (두께) | 등방성 (두께) |
|---|---|---|---|
| 1 | 300 × 300 | 0.5, 0.8, 1, 1.5, 2, 3, 4, 5 | 0.8(빨), 1, 1.5, 2, 3, 4, 5 |
| 2 | 300 × 350 | 0.8(노랑, 핑크, 녹, 남) | |
| 3 | 300 × 400 | 3 |
고무 등반 ROLL 자석
(단위 : mm)
| No | 두께 | 폭 | 길이 | 색상 |
|---|---|---|---|---|
| 1 | 0.8 | 600 | 1m, 10m | 노랑, 백색, 적색, 흑색 |
고무자석 양면 테이프
(단위 : mm)
| No | 두께 | 폭 | 길이 |
|---|---|---|---|
| 1 | 1.5 | 10, 20, 30, 50 | 5m |
